當前位置：上海雙尖電纜科技有限公司 > 產品中心 > 拖鏈電纜 >

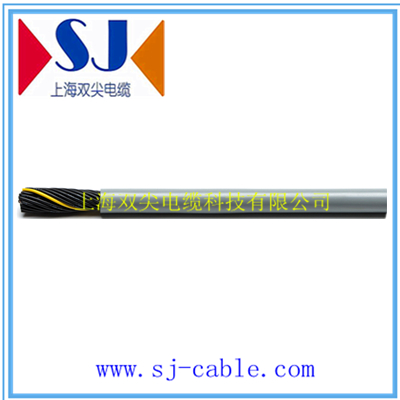

PVC拖鏈控制電纜
應用場所：
適用于木工機械，石材加工，包裝工業，供應系統，物流設備，調節設施等
中等負載，移動速度（ 架空/滑行）：,<=3m/s，<=2m/s
特別適用于水平架空和行程小于50m的長行程場合
可偶爾非連續性移動使用
用于室內應用
耐壓等級不適合動力系統應用
輕度耐油
電纜結構：
導體：高抗彎強度的精細裸銅多股線，符合DIN VDE 0295第五類和IEC 60228第五類規定
絕緣材料：高機械性能的PVC絕緣材料
芯線絞合方式：芯數<12：芯線以短節距較合在一起
芯數≥12：芯線采用兩次復絞的特別結構
芯線識別：截面積<0.5mm :顏色代碼符合DIN 47100標準
截面積≥0.5mm :數字編號+黃/綠線
外護套：低粘性,PVC混合物（符合DIN VDE 0281標準第5部分）
顏色:灰色（與RAL 7001相似）
測試電壓：1200V(0.14mm )
2500V(≥0.25mm )
彎曲半徑：固定敷設：<=4×D
移動安裝：<=7.5×D
技術參數：
峰值工作電壓：350V(0.14mm )
500V(≥0.25mm )
溫度范圍：固定敷設：-20℃至+70℃
移動安裝：-5℃至+70℃
絕緣電阻：>20GΩ×cm
互電容：0.14mm 約120nF/km ≥0.25mm 約150nF/km
感抗：約0.65mH/km
符合標準：DIN VDE 0812
PVC拖鏈控制電纜 參考選型：
注：表中所列指近似值
G：帶有黃/綠接地線 X：不帶接地線
SJ-FLEX 4210.03.05 （.03截面積代碼 .05芯線數量）
如列表中無您所需的規格,沒關系,我們會根據您具體的要求定制產品。
產品規格和尺寸如有調整,恕不提前通知,如果有其它要求,請直接致電聯系咨詢.
Notice:Dimensions and specifications may be changed without prior notice.If you have special requests,please ask us without any hesitation.
PVC拖鏈控制電纜
應用場所：
適用于木工機械，石材加工，包裝工業，供應系統，物流設備，調節設施等
中等負載，移動速度（ 架空/滑行）：,<=3m/s，<=2m/s
特別適用于水平架空和行程小于50m的長行程場合
可偶爾非連續性移動使用
用于室內應用
耐壓等級不適合動力系統應用
輕度耐油
電纜結構：
導體：高抗彎強度的精細裸銅多股線，符合DIN VDE 0295第五類和IEC 60228第五類規定
絕緣材料：高機械性能的PVC絕緣材料
芯線絞合方式：芯數<12：芯線以短節距較合在一起
芯數≥12：芯線采用兩次復絞的特別結構
芯線識別：截面積<0.5mm :顏色代碼符合DIN 47100標準
截面積≥0.5mm :數字編號+黃/綠線
外護套：低粘性,PVC混合物（符合DIN VDE 0281標準第5部分）
顏色:灰色（與RAL 7001相似）
測試電壓：1200V(0.14mm )
2500V(≥0.25mm )
彎曲半徑：固定敷設：<=4×D
移動安裝：<=7.5×D
技術參數：
峰值工作電壓：350V(0.14mm )
500V(≥0.25mm )
溫度范圍：固定敷設：-20℃至+70℃
移動安裝：-5℃至+70℃
絕緣電阻：>20GΩ×cm
互電容：0.14mm 約120nF/km ≥0.25mm 約150nF/km
感抗：約0.65mH/km
符合標準：DIN VDE 0812
PVC拖鏈控制電纜 參考選型：
|
產品代碼 Item No. |
導體截面 mm2 |
近似外徑 mm |
電纜重量 kg/km |
|---|---|---|---|
| SJ-FLEX 4210.02.02 | 2x0.25 | 4.5 | 32 |
| SJ-FLEX 4210.02.03 | 3G0.25 | 4.7 | 37 |
| SJ-FLEX 4210.02.04 | 4G0.25 | 5 | 41.3 |
| SJ-FLEX 4210.02.05 | 5G0.25 | 5.6 | 51.2 |
| SJ-FLEX 4210.02.12 | 12G0.25 | 7.7 | 98 |
| SJ-FLEX 4210.03.02 | 2x0.34 | 5.0 | 34.9 |
| SJ-FLEX 4210.03.05 | 5x0.34 | 6.3 | 62.6 |
| SJ-FLEX 4210.05.02 | 2x0.5 | 5.8 | 47.4 |
| SJ-FLEX 4210.05.03 | 3G0.5 | 6.2 | 58.5 |
| SJ-FLEX 4210.05.04 | 4G0.5 | 6.8 | 72.1 |
| SJ-FLEX 4210.05.05 | 5G0.5 | 7.4 | 88.1 |
| SJ-FLEX 4210.05.07 | 7G0.5 | 8.7 | 124.1 |
| SJ-FLEX 4210.05.12 | 12G0.5 | 12.3 | 221.6 |
| SJ-FLEX 4210.05.18 | 18G0.5 | 15.0 | 327.4 |
| SJ-FLEX 4210.05.25 | 25G0.5 | 16.6 | 427.9 |
| SJ-FLEX 4210.07.02 | 2x0.75 | 6.2 | 55.7 |
| SJ-FLEX 4210.07.03 | 3G0.75 | 6.6 | 69.7 |
| SJ-FLEX 4210.07.04 | 4G0.75 | 7.2 | 86.5 |
| SJ-FLEX 4210.07.05 | 5G0.75 | 7.9 | 106.1 |
| SJ-FLEX 4210.07.07 | 7G0.75 | 9.3 | 150.1 |
| SJ-FLEX 4210.07.12 | 12G0.75 | 13.2 | 268.6 |
| SJ-FLEX 4210.07.18 | 18G0.75 | 16.0 | 398.2 |
| SJ-FLEX 4210.07.25 | 25G0.75 | 17.8 | 523.1 |
G：帶有黃/綠接地線 X：不帶接地線
SJ-FLEX 4210.03.05 （.03截面積代碼 .05芯線數量）
如列表中無您所需的規格,沒關系,我們會根據您具體的要求定制產品。
產品規格和尺寸如有調整,恕不提前通知,如果有其它要求,請直接致電聯系咨詢.
Notice:Dimensions and specifications may be changed without prior notice.If you have special requests,please ask us without any hesitation.
